負極和正極相似，除了活性物、導電劑、粘接劑以外，還需要分散劑。

來料確認

常規(guī)負極體系為水系混料過程（溶劑為去離子水），因此來料無需干燥要求。此過程要求去離子水導電率在≤1us/cm。車間要求溫度≤40℃、濕度≤25%RH。

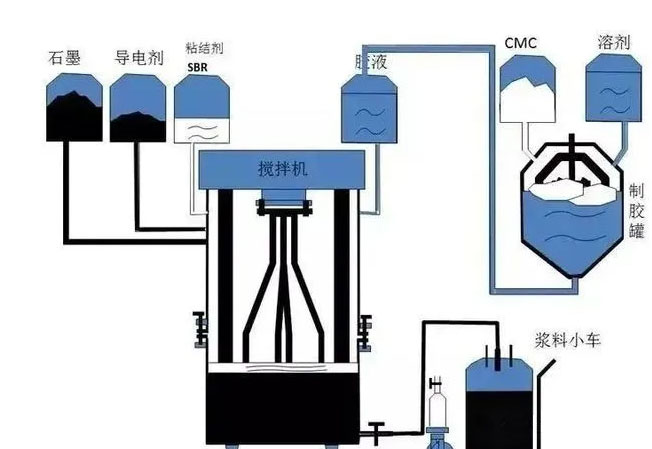

具體的工藝示意圖如下：

負極配料流程圖

制備膠液

料確認完成后，首先制備膠液。此時石墨C和導電劑倒入攪拌機進行干混，建議不抽真空，開啟循環(huán)水（干混時顆粒擠壓摩擦產(chǎn)熱嚴重），低速15-20rpm，間隔15分鐘刮料循環(huán)2-3次。

接下來將膠液倒入攪拌機中開啟抽真空（≤-0.09mpa），低速15-20rpm刮料循環(huán)2次，再調(diào)整轉(zhuǎn)速（低速35rpm，高速1200-1500rpm），運行15-60分鐘（具體依各廠家的自身的濕法工藝而定）。

最后將SBR倒入攪拌機中，建議此時快速低時攪拌（SBR屬于長鏈高分子物，速度過高時間過長分子鏈易打斷失去活性），建議低速35-40rpm，高速1200-1800rpm，10-20分鐘。

黏度測量

參考數(shù)值如下：黏度2000-4000m Pa.s、粒度≤35μm、固含量40-70%，抽真空過篩≤100目。

具體的工藝值需要根據(jù)材料物性、混料工藝等影響有一定差異。車間要求溫度≤30℃、濕度≤25%RH。
